折彎大圓弧每次折多少刀,折彎角度怎么計算？

發布時間：2022-04-26　　　　 次瀏覽

　　第一種方法

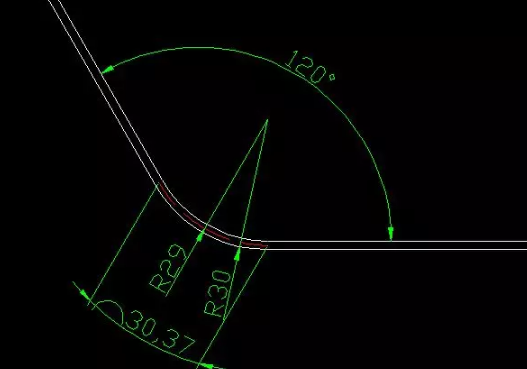

　　我們先看下圖

　　

　　板厚2mm折彎角度120度折彎外部半徑30中性層半徑29，圓弧折彎我們算展開取中性層的弧長。所以算折彎刀數及每刀折彎角度也按中性層弧長算中性層距邊的距離為板厚的一半。

　　上圖中圓弧折彎要折多少刀，每刀的折彎角度多少？

　　如果我們每刀進2mm。

　　折彎刀數=弧長/2mm=30.37/2=15

　　折彎刀數15

　　折彎角度

　　=180- {（2/弧長）X（180-折彎角度）}=180-{(2/30.37)X60}=176

　　每刀折彎角度176度

　　如果我們折彎操作的時候沒法量弧長也可以按照下面公式計算

　　折彎角度=180-{（2/3.14X中性層半徑）X180}=180-{（2/3.14X29)X180}=176

　　如果你想每刀進3mm就把上面公式里的2換成3

　　當然上面公式是理論計算公式。實際加工中再根據上面公式計算出來的結果調整。

　　第二種方法
