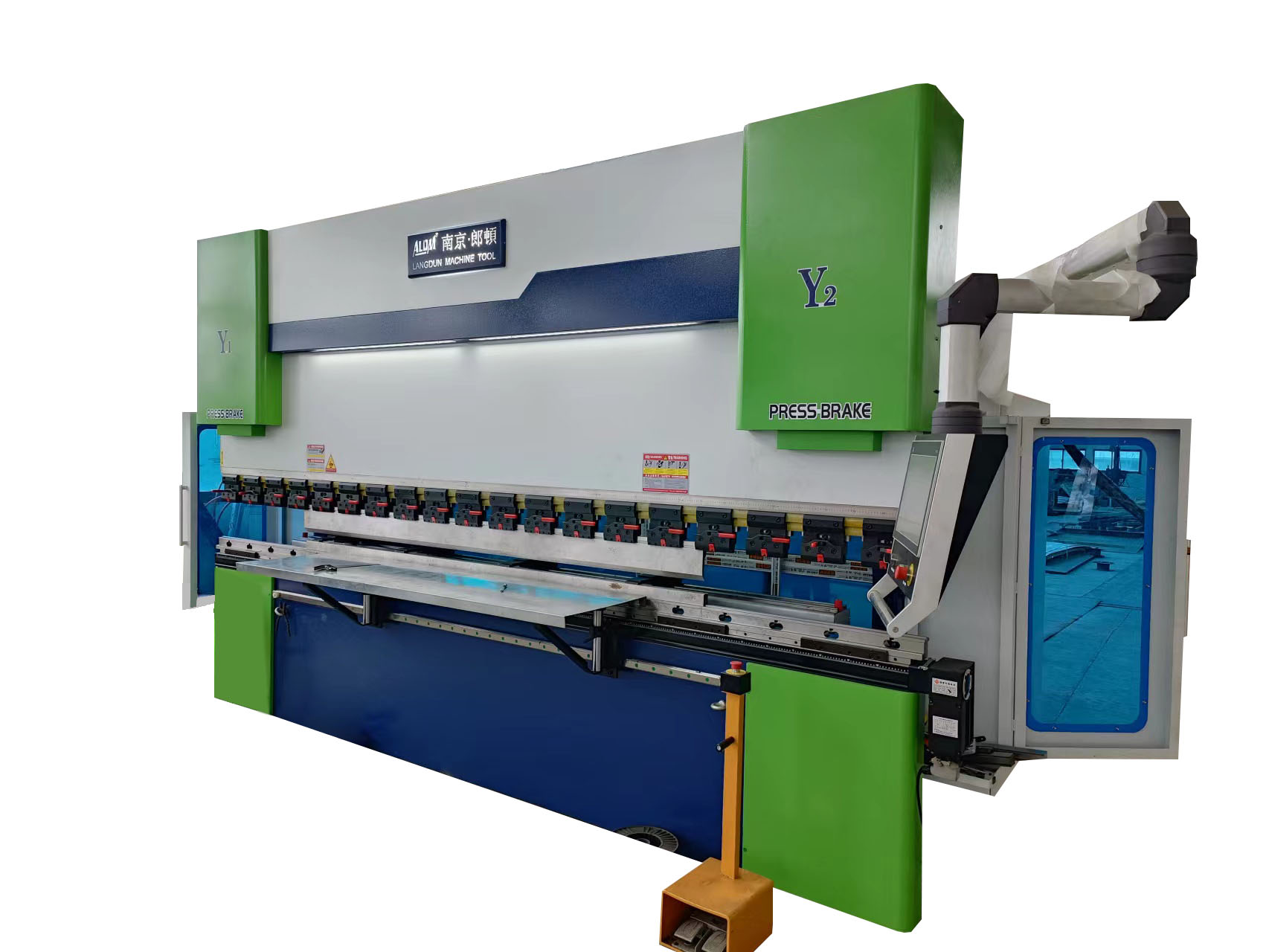

WE67K系列電液伺服數控折彎?rùn)C(jī)
性能特點：
整體焊接加工；
德國進口電液伺服閥及進口光柵尺構成的閉環控制方式，滑塊位置反饋精度高，運行準確平穩，同步性能好，折彎精度，滑塊的重復定位精度高；
后擋料可以根據客戶需求采用功能更為齊全的多個后擋料軸的后擋料機構；
液壓系統采用集成式控制系統，減少管路的安裝，客服漏油現象，確保了機床的工作穩定性，外形簡潔美觀；
液壓撓度自動補償，消除了滑塊變形度工件質量的影響，數控系統自動調整補償量，方便準確；
數控系統采用荷蘭DELEM，意大利ESA或瑞士CYBELEC電液伺服折彎?rùn)C(jī)專用數控折彎系統。
主要進口配置：
控制系統： 意大利ESA，荷蘭DELEM或者瑞士CYBELEC
伺服電機及驅動：日本安川
液壓系統：德國HOERBIGER公司或者德國BOSCH
滾珠絲杠：臺灣HIWIN
直線導軌：臺灣HIWIN
密封圈：德國FLETZ，日本VALQUA
光柵尺：德國HEIDENHAIN，意大利GIVI
機床型號 Type | WE67K-63T/2500 | WE67K-80T/3200 | WE67K-100T/3200 | WE67K-160T/3200 | WE67K-200T/3200 | WE67K-250T/3200 | WE67K-320T/3200 |
公稱力 Nominal force | 630KN | 800KN | 1000KN | 1600KN | 2000KN | 2500KN | 3200KN |
折彎長度 Bending length | 2500mm | 3200mm | 3200mm | 3200mm | 3200mm | 3200mm | 3200mm |
立柱間距Poles distance | 1900mm | 2700mm | 2700mm | 2700mm | 2700mm | 2700mm | 2700mm |
喉口深度 Throat depth | 350mm | 350mm | 400mm | 400mm | 400mm | 400mm | 400mm |
滑塊行程Silder traver | 170mm | 170mm | 200mm | 200mm | 200mm | 200mm | 200mm |
裝模高度Die loading height | 380mm | 380mm | 420mm | 420mm | 420mm | 420mm | 420mm |
主電機功率 Power | 5.5KW | 7.5kw | 7.5kw | 11kw | 22kw | ||
補償油缸數量Compensation | 2 | 5 | 3 | 3 | 3 | 3 | 3 |
控制軸行程 Axes | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 |
后擋料軸行程Travel | 500mm | 500mm | 500mm | 500mm | 500mm | 500mm | 500mm |
后擋料軸速度Speed | 200mm/s | 200mm/s | 200mm/s | 200mm/s | 200mm/s | 200mm/s | 200mm/s |
外形尺寸Dimension | 3100*1450*2050 | 3500*1550*2100 | 3500*1580*2400 | 3500*1650*2500 | 3500*1680*2550 | 3500*1700*2600 | 3500*1800*2730 |
機床型號 Type | WE67K-400T/4000 | WE67K-500T/5000 | WE67K-500T/6000 | WE67K-500T/7000 | WE67K-600T/5000 | WE67K-600T/6000 | WE67K-600T/7000 |
公稱力 Nominal force | 4000KN | 5000KN | 5000KN | 5000KN | 6000KN | 6000KN | 6000KN |
折彎長度 Bending length | 4000mm | 5000mm | 6000mm | 7000mm | 5000mm | 6000mm | 7000mm |
立柱間距Poles distance | 3500mm | 3900mm | 4900mm | 5900mm | 3900mm | 4900mm | 5900mm |
喉口深度 Throat depth | 400mm | 500mm | 500mm | 500mm | 500mm | 500mm | 500mm |
滑塊行程Silder traver | 320mm | 320mm | 320mm | 320mm | 320mm | 320mm | 320mm |
裝模高度Die loading height | 420mm | 600mm | 600mm | 600mm | 600mm | 600mm | 600mm |
主電機功率 Power | 30w | 37kw | 37kw | 37kw | 45kw | 45kw | 45kw |
機器補償Workbench ,Mechnical Compensation | |||||||
控制軸數 Axes | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 |
后擋料軸行程Travel | 500mm | 800mm | 800mm | 800mm | 800mm | 800mm | 800mm |
后擋料軸速度Speed | 200mm/s | 200mm/s | 200mm/s | 200mm/s | 200mm/s | 200mm/s | 200mm/s |
外形尺寸Dimension | 4500*2450*3500 | 5400*2810*4300 | 6500*2810*4500 | 7500*2810*4900 | 5500*291*4900 | 6500*2910*5100 | 7500*2910*5200 |
機床型號 Type | WE67K-800T/6000 | WE67K-800T/8000 | WE67K-1000T/6000 | WE67K-100T/8000 | WE67K-1000T/10000 | WE67K-1200T/6000 | WE67K-1200T/8000 |
公稱力 Nominal force | 8000KN | 8000KN | 10000KN | 12000KN | 12000KN | 12000KN | 12000KN |
折彎長度 Bending length | 6000mm | 8000mm | 6000mm | 8000mm | 10000mm | 6000mm | 8000mm |
立柱間距Poles distance | 4900mm | 5900mm | 5900mm | 6900mm | 8000mm | 4900mm | 6900mm |
喉口深度 Throat depth | 600mm | 600mm | 600mm | 600mm | 600mm | 600mm | 600mm |
滑塊行程Silder traver | 400mm | 400mm | 400mm | 400mm | 400mm | 400mm | 400mm |
裝模高度Die loading height | 600mm | 600mm | 600mm | 600mm | 600mm | 800mm | 800mm |
主電機功率 Power | 55kw | 55kw | 2*37kw | 2*37kw | 2*37kw | 2*55kw | 2*55kw |
控制軸行程 Axes | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 |
后擋料軸行程Travel | 800mm | 800mm | 800mm | 800mm | 800mm | 1000mm | 1000mm |
后擋料軸速度Speed | 200m/s | 200m/s | 200m/s | 200m/s | 200m/s | 200m/s | 200m/s |
外形尺寸Dimension | 6500*2750*5300 | 8500*2750*5900 | 6500*2800*5600 | 8500*2800*6100 | 10500*2800*5850 | 6500*3100*5850 | 8500*3100*7150 |
WE67K-1200T/8000 | WE67K-1600T/6000 | WE67K-1600T/7000 | WE67K-1600T/8000 | WE67K-1600T/10000 | WE67K-2000T/8000 | WE67K-2000T/12000 | WE67K-2300T/13000 |
12000KN | 16000KN | 16000KN | 16000KN | 16000KN | 20000KN | 20000KN | 2300KN |
8000mm | 6000mm | 7000mm | 8000mm | 10000mm | 8000mm | 12000mm | 13000mm |
6900mm | 4900mm | 5800mm | 6900mm | 8000mm | 6200mm | 9050mm | 10050mm |
600mm | 600mm | 600mm | 600mm | 600mm | 600mm | 600mm | 600mm |
400mm | 400mm | 400mm | 400mm | 400mm | 400mm | 400mm | 400mm |
800mm | 800mm | 800mm | 800mm | 800mm | 800mm | 800mm | 800mm |
2*55kw | 2*55kw | 2*55kw | 2*55kw | 2*55kw | 2*55kw | 2*55kw | 2*55kw |
3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 |
1000mm | 1000mm | 1000mm | 1000mm | 1000mm | 1000mm | 1000mm | 1000mm |
200m/s | 200m/s | 200m/s | 200m/s | 200m/s | 200m/s | 200m/s | 200m/s |
6500*3300*6500 | 7200*3300*7000 | 8500*3300*8000 | 10500*3000*8000 | 8500*3500*8000 | 10500*3000*8000 | 12500*3800*8300 | 13500*3800*8300 |

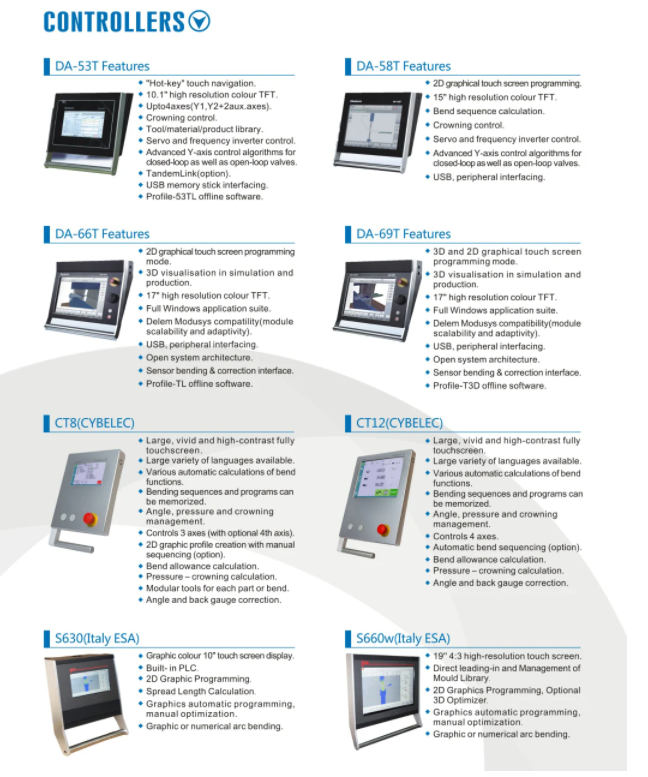

可選數控系統：
